Оборудование для производства "Краба"

Схема линии для производства изделия Краб

Схема оборудования

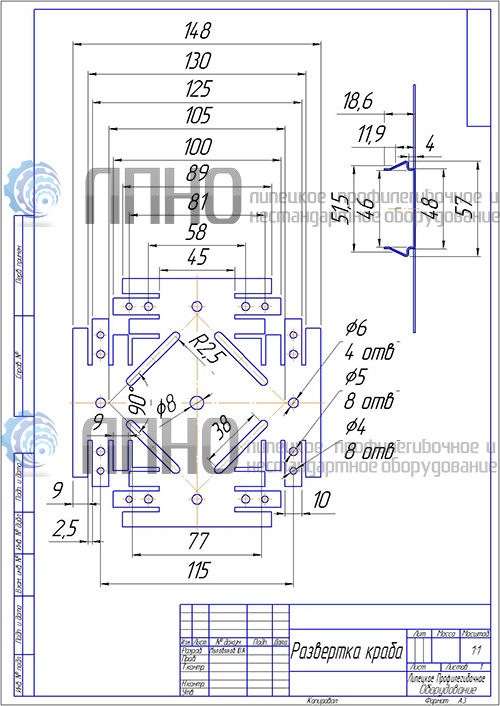

 Чертеж изделия "Краб"

Чертеж изделия "Краб"

 Соединение краба со стоечным профилем

Состав оборудования для производства "Краба" (четырех стороннего соеденителя):

  1. Разматыватель консольный
  2. Правильно-подающее устройство
  3. Пресс кривошипный, штамп
  4. ЭСУ



Общие технические характеристики оборудования для производства "Краба":

Исходный материал: рулонная холоднокатанная сталь, ГОСТ 30246-94
Ширина заготовки, мм: 120
Толщина, мм: 0,7-0,1
Режим работы линии: автоматический
Режим заправки линии: полуавтоматический
Установленная мощность, кВт: 13,5
Габариты линии (ДхШхВ), мм: до 9000х1460х3180
Производительность линии, изд./мин: до 60 в базовой комплектации
Возможны изменения по согласованию с заказчиком



Разматыватель консольный:

Консольный разматыватель используется в данной прокатной линии для подачи рулонного металла в прокатный стан и последующей размотки рулонна металла при производстве "Краба".

Установленная мощность, кВт: 2,2
Габариты ДхШхВ, мм: 3000х1600х1775
Масса, кг: 1100
Грузоподъёмность, тонн: до 3
Возможно укомплектовать совместно с электромеханической или гидравлической погрузочно-разгрузочной тележкой.



Правильно-подающее устройство:

Назначение правильно-подающего устройства - правка металла и последующая подача через петлю в преес/штамп.

Установленная мощность, кВт: 3
Габариты, мм: 2000х1000х1300
Масса, кг: 400
Можно оснастить серво-подачей.

Кривошипный пресс:

Используются для установки штампа на рабочий стол пресса и последующего производства "Краба".

Усилие, Кн: 1000
Масса, кг: 8000



ЭСУ:

Электронная система управления.



Требования к производственному помещению и обслуживающему персоналу:

Необходимая произв. площадь, не менее: 11х4 м
Наличие грузоподъемной техники: грузоподъемностью не менее 10т
Обслуживающий персонал: 1 чел. (оператор и подсобный рабочий)
Производственный ресурс оборудования - 10 лет.



Гарантия: 3 года.

Срок изготовления: 1,5-2 мес.
